當前位置：首頁 > 產品總匯 > 防爆電器類 > BXM(D)53系列防爆照明（動力）配電箱,防爆配電箱（IIB、IIC）

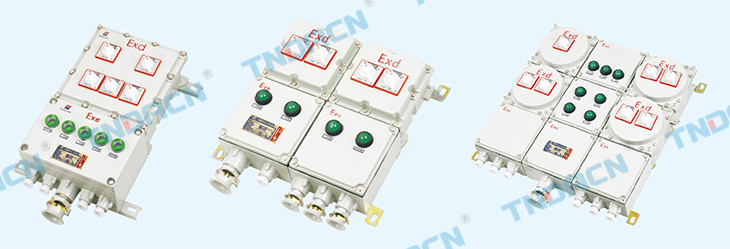

BXM(D)53系列防爆照明（動力）配電箱,防爆配電箱（IIB、IIC）

詳細信息

詳細信息

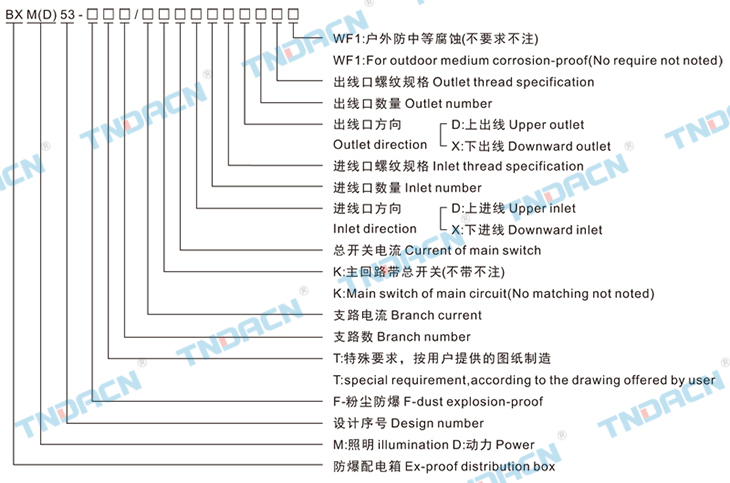

型號含義 Model implication BXM(D)53系列防爆照明（動力）配電箱（IIB、IIC）

適用范圍 Applications

1.1區、2區危險場所或20區、21區、22區危險場所；
2.ⅡA、ⅡB、ⅡC爆炸性氣體環境或可燃性粉塵環境；
3.戶內、戶外(IP54、IP65*)；
4.溫度組別：T1~T4/T5/T6；
5.應用于石油、化工、航天、軍工等場所。

1.Hazardous:division 1 &2,or 20,21,&22;
2.Explosive gas atmosphers: classⅡA ⅡB ⅡC or
inflammable dust environment;
3.Indoor or outdoor(IP54,IP65*);
4.Temperature class:T1~T4/T5/T6;
5.Widely using in the fields of oil, chemical industry, spaceflight,
war ind-ustru and so on.

產品特點 Features

1.殼體采用高強度合金鋁一次性壓鑄成型，表面經高速拋丸清理后高壓靜電噴塑。外殼結構緊湊合理、材質密度高強度好、防爆性能優良，表面塑粉附著力強具有良好的防腐能力，表面光潔，美觀大方；
2.內可裝元件為：C65、C120、NSX、DZ47、CM1斷路器及信號燈等，若需安裝其他特殊元件，可與公司工程技術人員聯系；
3.具有過載保護、短路保護、漏電保護、光控等功能；
4.本產品為復合型模塊化結構，開關腔為隔爆型，母線腔和接線腔為增安型，可根據擁護要求，對各回路進行自由組合；
5.可根據用戶要求特制，如加裝電涌保護器、電流表、電壓表、互感器等；常規產品操作手柄材質為工程塑料，操作手柄可根據要求加裝掛鎖，小型斷路器掛鎖手柄材料為高強度鋁合金；
6.鋼管，電纜布線均可。
1.Shell made of high strength aluminum alloy casting off the surface after blast cleaning by high voltage electrostatic spray.Shell compact structure, high density material strength, Explosion-proof performance, the surface of plastic powder adhesion ability with good anti-corrosion, the surface smooth, elegant appearance;
2.Built-in C65、C120、NSX、DZ47、and CM1 circuit breaker and indicator lights, etc. Please contact our company's technical engingeers if you wnt to install other special components;
3.With overload, short-circuit and leakage protection functions;
4.This product is in the structure of combined modularization, the switch case is flame-prooftype,and the bus bar case and connecting increased safety type are secure. Each branch circuit can be assembled freely according to the user＇s requests;
5.It can be made on user＇s request, including adding electric surge protector. Ammeter, voltmeter and mutual inducor, etc. The operation handle of general products is made of engineering plastics, What＇s more, the handle can be addad padlock according to the request,the padlock handle of the mini circuit-breaker is made of highly intensive aluminium alloy;
6.Wiring with steel tube or cable.

主要技術參數 Main technical parameters <

型號Type	額定電壓 Rated voltage (V)	主回路額定電流 Rated current of main circuit (A)	支路數 Branch number	主回路總開關數(臺) Switch Number of main circuit	支路額定電流 Branch current (A)
BXM(D)53-4 BXM(D)53-6 BXM(D)53-8 BXM(D)53-10 BXM(D)53-12 BXM(D)53-4K BXM(D)53-6K BXM(D)53-8K BXM(D)53-10K BXM(D)53-12K	380 220	60~250	4 6 8 10 12 4 6 8 10 12		1 3 5 10 15 20 25 32 40 56 60
				1

型號Type	防爆標志 Ex-mark	管螺紋 Thread		電纜外徑		防護等級 Protection category
				Cable outer dia.(mm)
		進線 Inlet	出線 Outlet	進線Inlet	出線 Outlet
BXM(D)53-4 BXM(D)53-6 BXM(D)53-8 BXM(D)53-10 BXM(D)53-12 BXM(D)53-4K BXM(D)53-6K BXM(D)53-8K BXM(D)53-10K BXM(D)53-12K	Exde Ⅱ BT5等效于 Ⅱ2G Exde Ⅱ BT5(歐標) Exde Ⅱ CT5等效于 Ⅱ2G Exde Ⅱ CT5(歐標) DIP A20 TA,T5等效于 Ⅱ1D ExtD A20 T5(歐標)	G11/4" ~ G3"	G11/2" ~ G11/2"	φ18 φ22 φ26	φ10 ~ φ22	IP54 *IP65
				φ30 φ34 φ36
				φ18 φ22 φ26 φ30 φ34 φ36

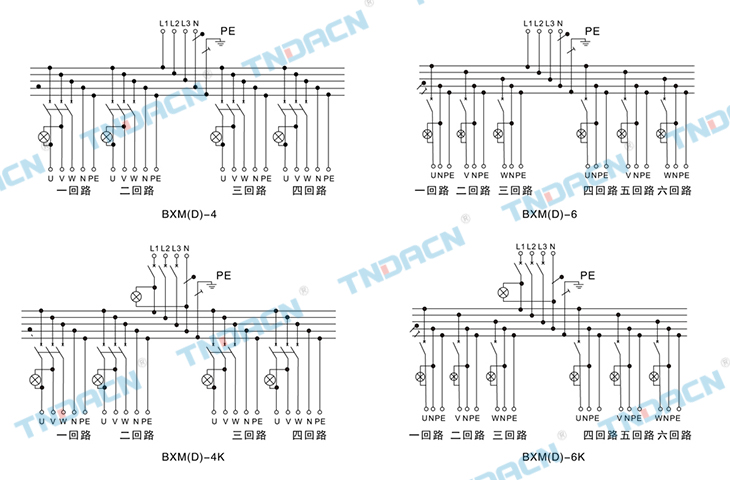

電氣原理圖 Electrical diagram

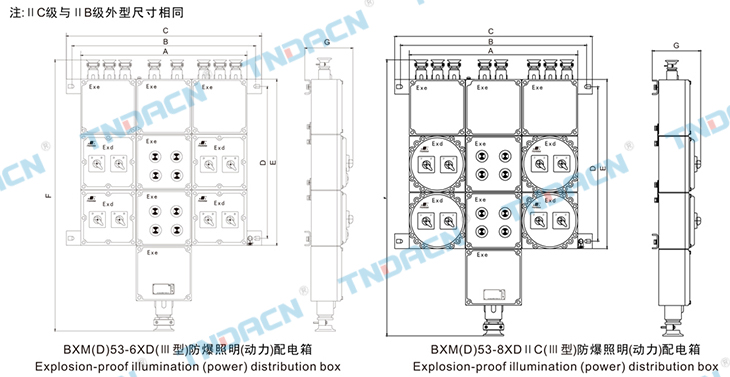

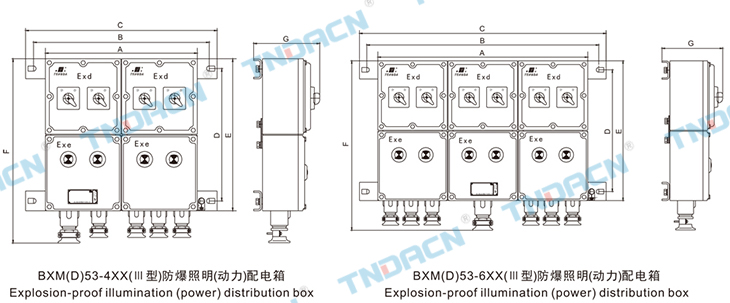

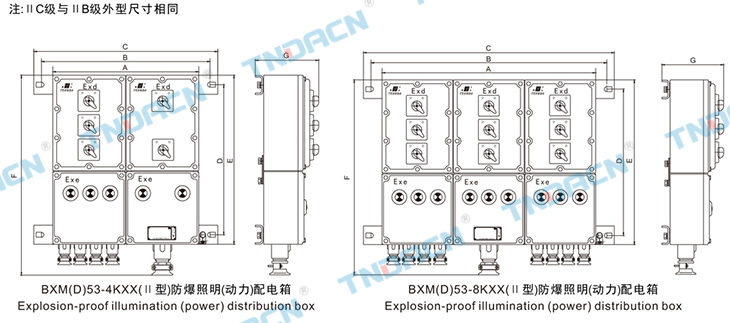

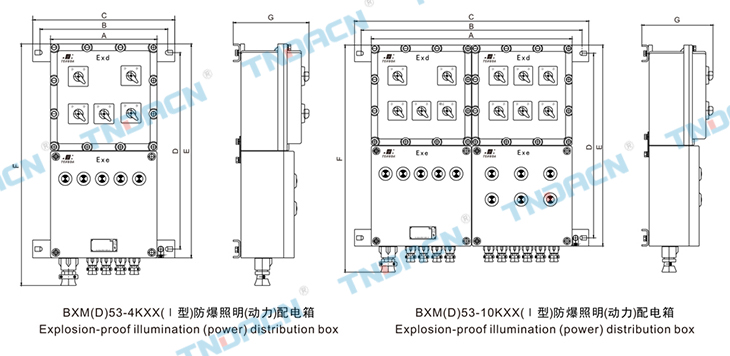

外形及安裝尺寸 Outines & installation dimensions

型號 type	A	B	C	D	E	F	G	型號 type	A	B	C	D	E	F	G
BXM(D)53-4XX BXM(D)53-4KXXD BXM(D)53-6XX BXM(D)53-6KXX BXM(D)53-8XX	300 300 300 600 600	357 357 357 675 675	400 400 400 720 720	555 555 555 555 555	600 600 600 600 600	720 720 720 720 720	205 205 205 205 205	BXM(D)53-8KXX BXM(D)53-10XX BXM(D)53-10KXX BXM(D)53-12XX BXM(D)53-12KXX	600 600 600 600 600	675 675 675 675 675	720 720 720 720 720	555 555 555 555 855	600 600 600 600 900	720 720 720 720 1040	205 205 205 205 205

型號 type	A	B	C	D	E	F	G	型號 type	A	B	C	D	E	F	G
BXM(D)53-4XX BXM(D)53-4KXX BXM(D)53-6XX BXM(D)53-6KXX BXM(D)53-8XX	400 400 400 600 600	422 422 422 614 614	451 451 451 655 655	445 445 445 445 445	450 450 450 450 450	570 570 570 570 570	165 165 165 165 165	BXM(D)53-8KXX BXM(D)53-10XX BXM(D)53-10KXX BXM(D)53-12XX BXM(D)53-12KXX	600 800 800 800 1000	614 810 810 810 1004	655 840 840 840 1034	445 445 445 445 445	450 450 450 450 450	570 570 570 570 570	165 165 165 165 165

型號 type	A	B	C	D	E	F	G	型號 type	A	B	C	D	E	F	G
BXM(D)53-4XX BXM(D)53-4KXX BXM(D)53-6XX BXM(D)53-6KXX BXM(D)53-8XX	400 600 600 600 600	422 617 617 617 617	455 647 647 647 647	385 385 385 575 575	400 400 400 600 600	470 470 470 670 670	165 165 165 165 165	BXM(D)53-8KXX BXM(D)53-10XX BXM(D)53-10KXX BXM(D)53-12XX BXM(D)53-12KXX	600 600 600 600 600	617 617 617 617 617	647 647 647 647 647	575 575 768 768 768	800 800 800 800 1000	900 900 900 900 1120	165 165 165 165 165

型號 type	A	B	C	D	E	F	G	型號 type	A	B	C	D	E	F	G
BXM(D)53-4XD BXM(D)53-4KXD BXM(D)53-6XD BXM(D)53-6KXD BXM(D)53-8XD	400 600 600 600 600	422 617 617 617 617	455 647 647 647 647	385 385 385 575 575	400 400 400 600 600	470 470 470 670 670	165 165 165 165 165	BXM(D)53-8KXD BXM(D)53-10XD BXM(D)53-10KXD BXM(D)53-12XD BXM(D)53-12KXD	600 600 600 600 600	617 617 617 617 617	647 647 647 647 647	765 765 765 765 765	800 800 800 800 800	1110 1110 1110 1110 1410	165 165 165 165 165

注:ⅡC級與ⅡB級外型尺寸相同
