主要技術參數 Main technical parameters
*:訂購時需提出。Indicate it when ordering.

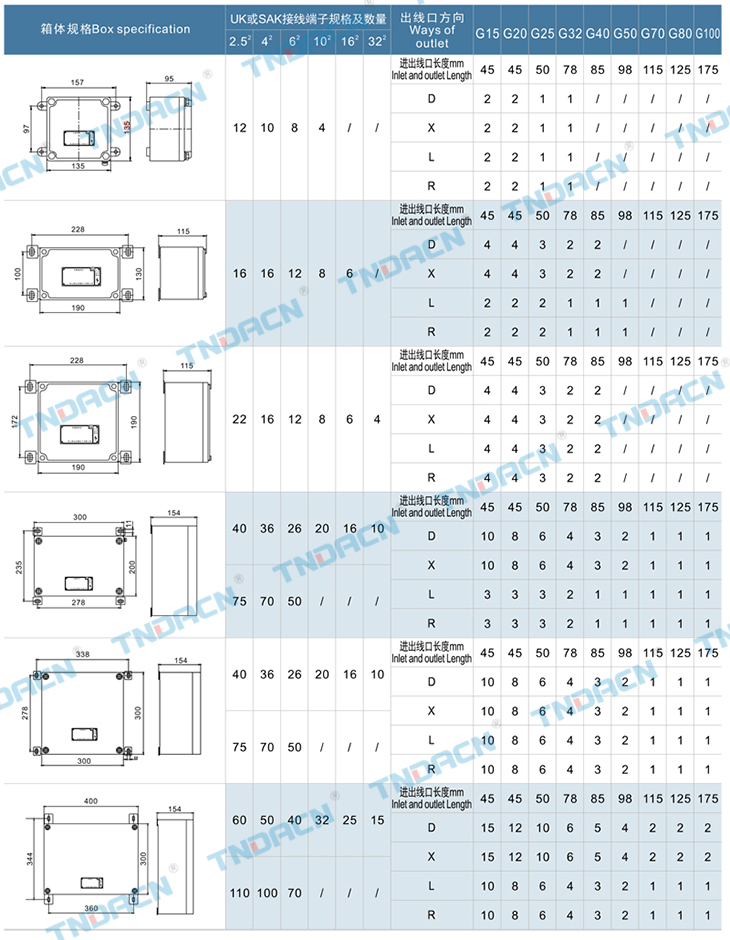

外形及安裝尺寸 Outline & installation dimensions
| 管螺紋 Pipe thread |
通徑 Diameter | 電纜外徑 Cable outer diameter |
| G1/2 | 15 | φ7~φ10 |
| G3/4 | 20 | φ10~φ14 |
| G1 | 25 | φ14~φ18 |
| G1 1/4 | 32 | φ15~φ23 |
| G1 1/2 | 40 | φ18~φ30 |
| G2 | 50 | φ25~φ38 |
| G2 1/2 | 70 | φ30~φ46 |
| G3 | 80 | φ38~φ56 |
| G4 | 100 | φ61~φ80 |
| 規格 Specification |
通徑 Diameter | 電纜外徑 Cable outer diameter |
| M16 | M16×1.5 | φ5~φ8 |
| M20 | M20×1.5 | φ6~φ12 |
| M25 | M25×1.5 | φ9~φ13 |
| M32 | M32×1.5 | φ10~φ18 |
| M40 | M40×1.5 | φ17~φ25 |
| M50 | M50×1.5 | φ23~φ32 |
| M63 | M63×1.5 | φ32~φ44 |
| 管螺紋 Pipe thread |
管通徑 Pipe diameter (mm) |
電纜外徑 Cable outer dia. (mm) |
| G1/2" G3/4" G1" G1 1/4" G1 1/2" G2" |
15 20 25 32 40 50 |
φ7~φ10 φ10~φ14 φ14~φ18 φ15~φ23 φ18~φ30 φ25~φ38 |
